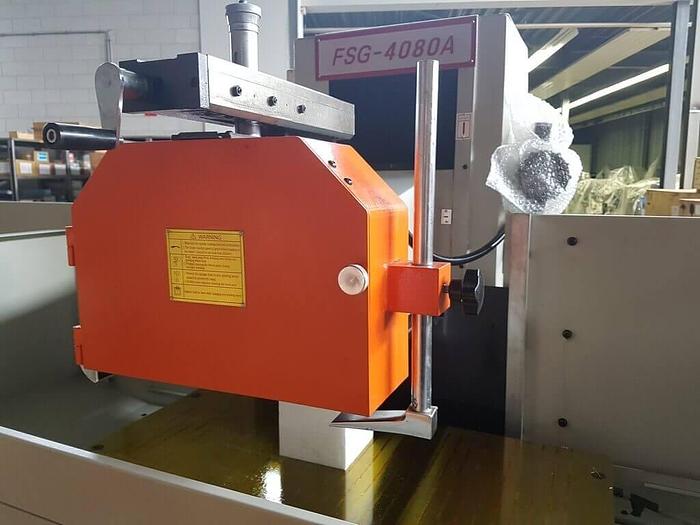

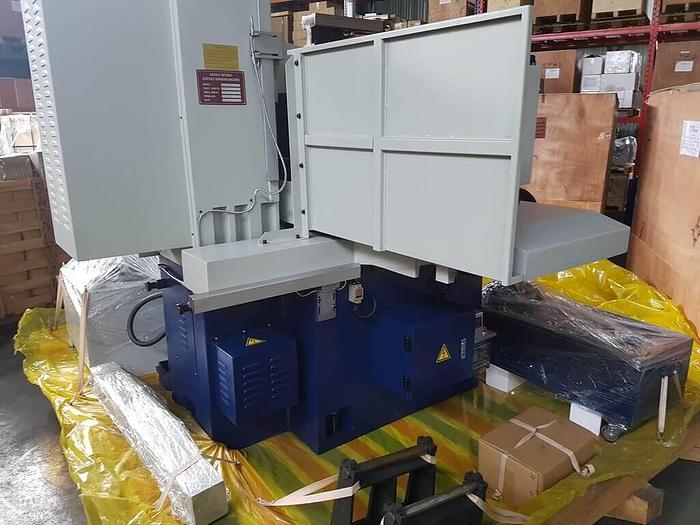

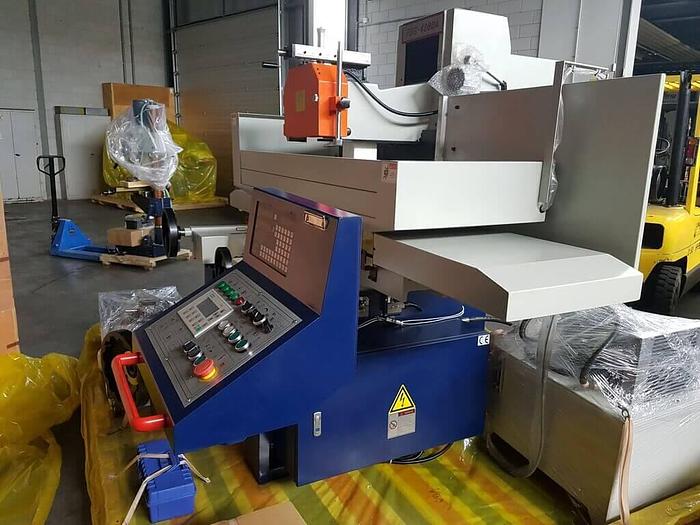

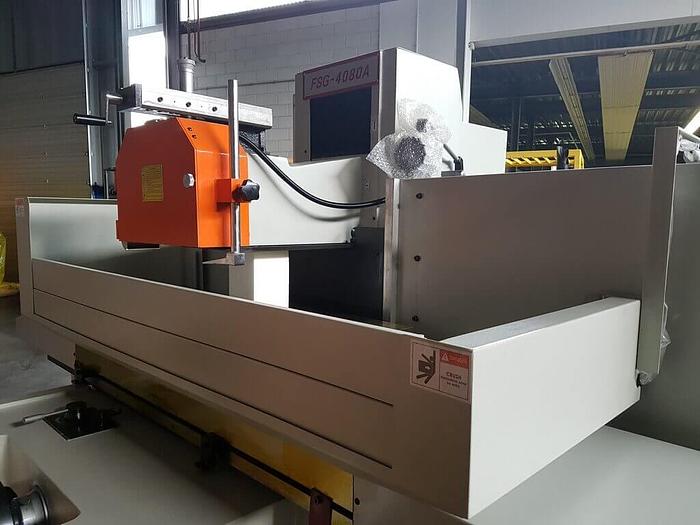

Szlifierka do płaszczyzn FSG-4080A to precyzyjna maszyna z ruchomym stołem i przesuwanym suportem (Saddle Moving Surface Grinder), przeznaczona do szlifowania płaskich powierzchni elementów stalowych, żeliwnych oraz wykonanych z innych materiałów. Dzięki sztywnej konstrukcji odlewanej oraz wysokiej jakości zespołowi wrzeciona zapewnia wysoką dokładność obróbki, doskonałą jakość powierzchni oraz powtarzalność procesu nawet podczas intensywnej eksploatacji.
Konstrukcja maszyny oparta została na masywnym korpusie z żeliwa o wysokich właściwościach tłumiących drgania. Prowadnice stołu są hartowane, szlifowane oraz pokryte materiałem PTFE (Teflon), co zapewnia płynny ruch, wysoką odporność na zużycie i długą żywotność. Prowadnice suportu wykonano w układzie V oraz płaskim, z ręcznie skrobanym pokryciem Turcite, gwarantującym wysoką precyzję prowadzenia.

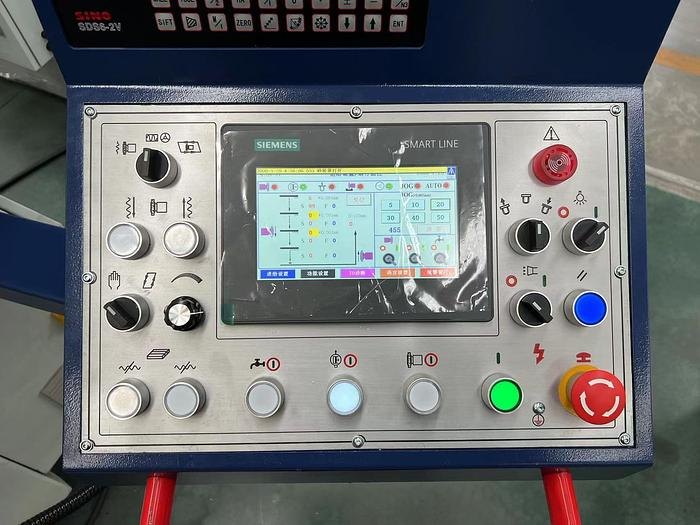

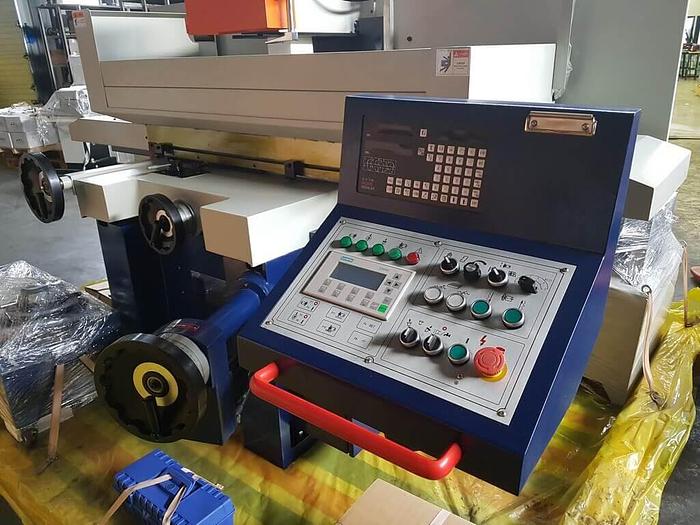

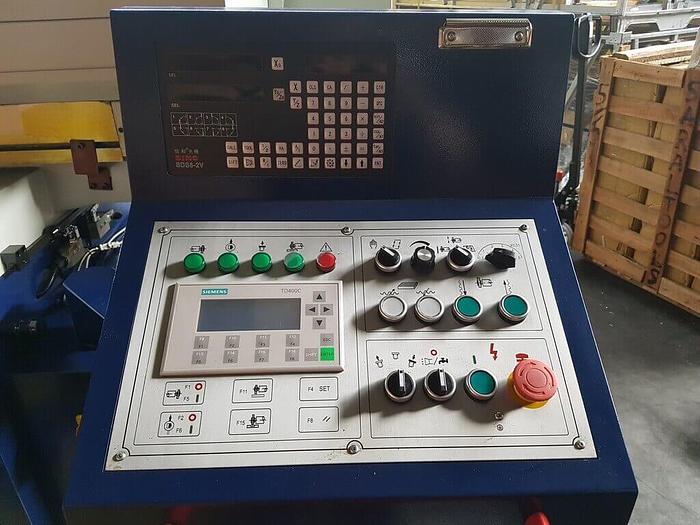

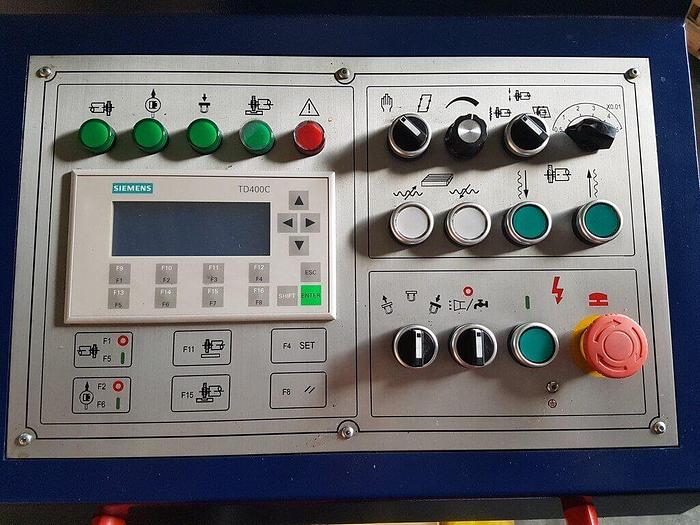

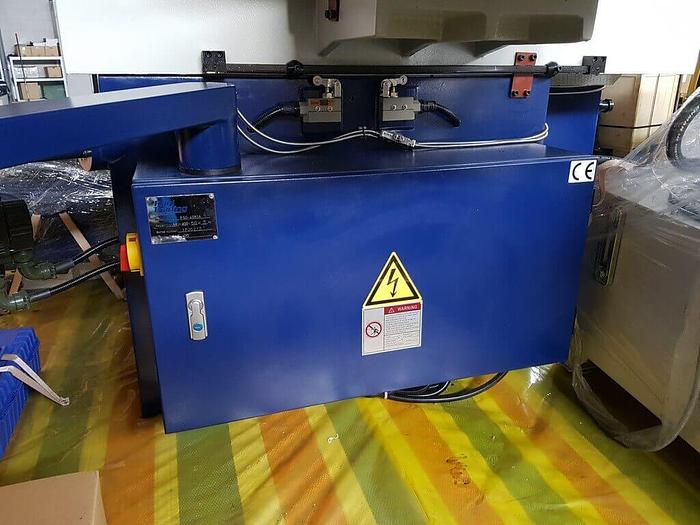

Model FSG-4080A wyposażono w hydrauliczny napęd ruchu wzdłużnego stołu, automatyczny posuw poprzeczny oraz automatyczny dosuw pionowy. Sterowanie PLC wraz z serwonapędem osi Y umożliwia łatwe programowanie cykli szlifowania powierzchni płaskich i rowków, zwiększając wydajność oraz komfort pracy operatora. Centralny układ smarowania, oddzielny zbiornik hydrauliczny oraz przejrzysta szafa elektryczna dodatkowo wpływają na niezawodność i łatwość serwisowania maszyny.
Wyposażenie standardowe
- Automatyczny posuw wzdłużny
- Automatyczny posuw poprzeczny
- Automatyczny dosuw pionowy
- Sterowanie PLC
- Centralny układ smarowania
- Układ hydrauliczny
- Układ chłodzenia
- Osłony bezpieczeństwa zgodne z CE
Wyposażenie opcjonalne
- Cyfrowy odczyt położenia osi Y i Z
- Równoległe urządzenie do obciągania ściernicy
- Statyw do wyważania ściernic
- Diament do obciągania ściernicy
- Osłona zbiornika oleju
- Separator magnetyczny z filtrem papierowym
- System odciągu pyłu
- Dodatkowe osłony przeciwrozpryskowe
Dane techniczne
| Parametr | Wartość |
|---|---|
| Wymiary stołu | 406 × 813 mm |
| Rowki teowe | 3 × 14 mm |
| Przesuw wzdłużny stołu | 900 mm |
| Przesuw poprzeczny | 450 mm |
| Maks. odległość od stołu do osi wrzeciona | 580 mm |
| Maksymalna masa obrabianego detalu | 500 kg |
| Prędkość przesuwu wzdłużnego stołu | 5–25 m/min |
| Automatyczny posuw poprzeczny | 0,2–8 mm |
| Szybki przesuw poprzeczny | 990 mm/min |
| Automatyczny dosuw pionowy | 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm |
| Szybki przesuw pionowy | 480 mm/min |
| Ściernica | 350 × 40 × 127 mm |
| Prędkość obrotowa ściernicy | 1450 obr./min (50 Hz) |
| Moc silnika wrzeciona | 4 kW |
| Moc silnika hydrauliki | 2,2 kW |
| Moc pompy chłodziwa | 0,125 kW |
| Moc silnika osi pionowej | 0,5 kW |
| Moc silnika osi poprzecznej | 0,04 kW |
| Wymiary maszyny | 3600 × 2630 mm |
| Masa | 3400 kg |
Szlifierka FSG-4080A znajduje zastosowanie w narzędziowniach, zakładach produkcyjnych oraz warsztatach zajmujących się precyzyjną obróbką elementów maszyn, form, matryc i części wymagających wysokiej dokładności oraz doskonałej jakości wykończenia powierzchni.
