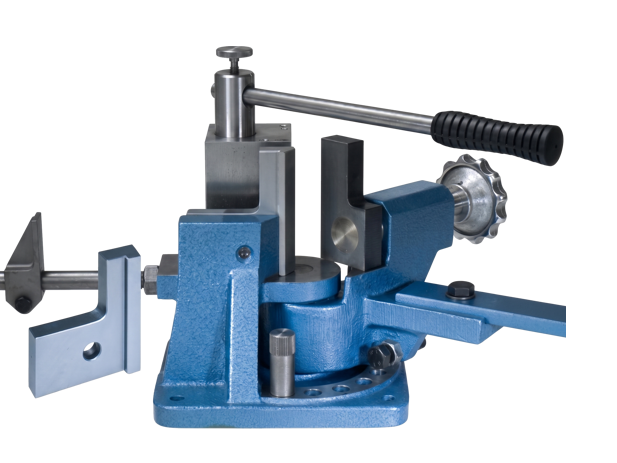

Giętarka kątowa ZOPF – modele WB 100 E i WB 120 E

Ręczne giętarki kątowe ZOPF to solidne urządzenia przeznaczone do precyzyjnego gięcia stali płaskiej, okrągłej, kwadratowej oraz kątowników. Dzięki zastosowaniu wysokiej jakości materiałów spełniają wysokie wymagania pod względem dokładności, trwałości i wydajności pracy.

Model WB 100 E – cechy konstrukcyjne

• Samohamowny docisk mimośrodowy.
• Wyjątkowo wąska płyta dociskowa.
• Mocne ramię gnące z wrzecionem mocującym.
• Dźwignia gnąca znajduje się poniżej płaszczyzny gięcia.
• Ogranicznik kątowy z bezstopniową regulacją w zakresie 0–120°.
• Standardowa szczęka gnąca nr 7, R=4, wykonana z hartowanej stali.
• Korpus i ramię gnące wykonane z niepękającego żeliwa sferoidalnego.
• Ogranicznik długości w wyposażeniu standardowym.

Wydajność gięcia WB 100 E

Materiał	Gięcie na zimno – max	Gięcie na gorąco – max
Stal płaska	100 × 6 mm lub 50 × 12 mm	100 × 12 mm lub 60 × 20 mm
Stal okrągła	18 mm	30 mm
Stal kwadratowa	18 mm	30 mm
Miedź płaska*	100 × 12 mm	–
Kątownik wycięty	60 × 8 mm	100 × 12 mm

* Dla miedzi i wybranych materiałów wymagane są szczęki specjalne nr 4, 5 i 6.

Akcesoria i wyposażenie WB 100 E

Element	Opis	Rodzaj
Wycięta szczęka promieniowa nr 7, R=4	Ułatwia gięcie i zmniejsza ryzyko pęknięcia materiału.	Standard
Ogranicznik długości	Wykonany ze stali okrągłej, z suwakiem odlewniczym, długość 440 mm.	Standard
Klucz imbusowy SW 8	Do wymiany szczęk gnących.	Standard
Szeroka szczęka przeciwstawna nr 4	Do miedzi lub aluminium; nadaje się również do stali.	Akcesorium specjalne
Szeroka płyta stała nr 5	Do miedzi lub aluminium. Stosować wyłącznie ze szczęką nr 4.	Akcesorium specjalne
Szeroka płyta stała nr 6	Z dwoma promieniami R=6 i R=12.	Akcesorium specjalne
Szczęki promieniowe nr 7	Dostępne w zakresie od R=4 do R=20.	Akcesorium specjalne
Szczęka z odsadzeniem nr 8	Idealna do gięcia opasek kratowych.	Akcesorium specjalne
Szyna do gięcia krawędziowego	Umożliwia precyzyjne gięcie stali kwadratowej przez krawędź.	Akcesorium specjalne

Model WB 120 E „Goliath” – cechy konstrukcyjne

• Materiał mocowany za pomocą wrzeciona śrubowego z podwójnym prowadzeniem pryzmowym.
• Ciężkie ramię gnące prowadzone na frezowanej bieżni.
• Frezowana bieżnia zapewniająca dokładność kątową.
• Podwójnie wzmocnione kowadełko dociskowe.
• Dwustronna płyta stała: ostra krawędź oraz promień 10 mm.

Wydajność gięcia WB 120 E – na zimno

Materiał	Maksymalna wydajność
Stal płaska	120 × 10 mm
Stal okrągła	24 mm
Stal kwadratowa	22 mm
Kątownik wycięty	120 × 10 mm

Porównanie wymiarów i wagi

Parametr	WB 100 E	WB 120 E
Długość	260 mm	540 mm
Szerokość	290 mm	380 mm
Wysokość	280 mm	280 mm
Płyta podstawy	205 × 175 mm	540 × 380 mm
Waga	24 kg	90 kg
Dźwignia obsługowa	714 × 40 × 12 mm	1200 mm, Ø 48
