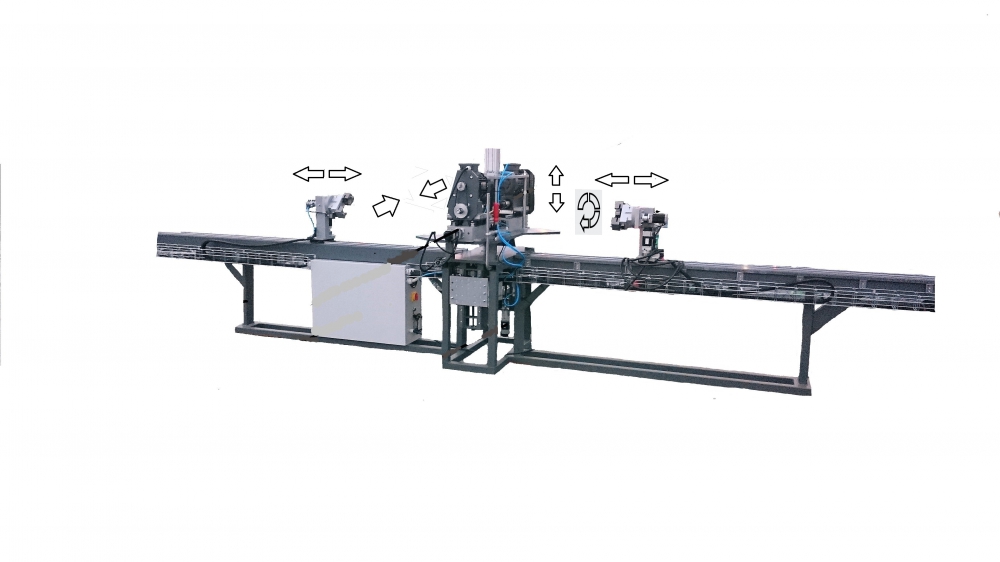

Zasada działania automatycznej maszyny:
Maszyna może pracować w dwóch trybach:
-
Tryb podwójnego posuwu wzdłuż belki
-
Tryb pojedynczego posuwu wzdłuż belki (symuluje maszyny Kovota 01 i 02)
Tryb podwójnego posuwu:
Po utworzeniu programu wiercenia i naciśnięciu przycisku start, chwytak automatycznie ustawia się w pozycji załadunku rury na belce długościowej. Po włożeniu materiału i potwierdzeniu przyciskiem, chwytaki zbliżają się do siebie z określoną siłą i zaciskają materiał. Następnie przesuwają się do pozycji pierwszego otworu i zaciskają imadło w punkcie wiercenia. Uruchamiane jest podnoszenie jednostki, a dolna krawędź elementu obrabianego zostaje dociśnięta. Jednostki ustawiają się w miejscu wiercenia i wykonywana jest wybrana operacja. Następnie imadło zostaje zwolnione, a posuwy (długość, wysokość i obrót) przemieszczają się do kolejnego otworu. Czynność ta jest powtarzana aż do zakończenia programu wiercenia. Po jego zakończeniu maszyna przesuwa materiał do pozycji odbioru detalu.
W tym trybie maszyna może również wiercić otwory w krawędzi materiału. Chwytaki mogą ominąć i opuścić materiał, aby nie kolidowały z narzędziami.
Tryb pojedynczego posuwu:
Po utworzeniu programu wiercenia i naciśnięciu przycisku start, posuw 2 automatycznie cofa się do pozycji tylnej, a posuw 1 ustawia się w pozycji roboczej. Dolna część imadła pozostaje jednak przez cały czas pracy w pozycji zaciśniętej. Z tego względu nie zaleca się stosowania tego trybu do obróbki materiału obracanego wokół osi. Pozostała część procesu przebiega w ten sam sposób.
Uwaga: Kąt ustawienia jednostki wiercącej regulowany jest ręcznie.
