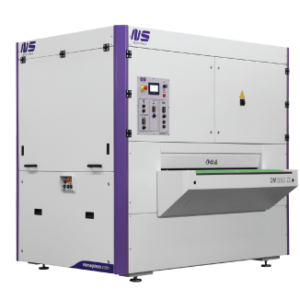

DM1100 Z2C

Gratowanie i obustronne zaokrąglanie krawędzi

Maksymalna szerokość detali 1100 mm

Gratowanie jednostronne oraz dwustronne zaokrąglenie krawędzi



DM1100 Z2C wykonuje gratowanie oraz zaokrąglenie krawędzi wewnętrznych, jak i zewnętrznych dla materiałów ze stali, stali nierdzewnej, aluminium. Maszyna ta dedykowana jest dla części wyciętych laserem, plazmą, wytłaczarką oraz na gilotynie. Jednostronne zaokrąglanie krawędzi dla detali od 50×50 mm, dwustronne zaokrąglanie krawędzi od wymiary 150 mm. DM1100 Z2C posiada jeden moduł gratowania od góry (rolka kontaktowa) oraz dwa poprzeczne zestawy ściernic, jeden wykonuje zaokrąglanie krawędzi od góry elementu, drugi z dołu. Tym samym detal jest ogratowany i ma zaokrąglone krawędzie przy jednym przejściu przez urządzenie.

Korzyści

Utrzymanie i dostęp

Dla zachowania czystości oraz prac utrzymaniowych, urządzenie zostało zaprojektowane tak by zapewniać łatwy dostęp do gratowarki, jak również innych głównych elementów. Wszystkie pokrywy otwierają się całkowicie.

Łatwe ustawienie

W celu szybkiej i intuicyjnej obsługi, panel kontrolny łączy w sobie opcje panelu klasycznego z panelem dotykowym.

System powrotu części

Zaprojektowany do automatycznego powrotu detali o wymiarach do 150 mm. Pozwala na: załadunek detali przed obróbką, sprawdzenie jakości detali po obróbce, oraz składowanie detali już obrobionych, wszystko to jest obsługiwane przez jednego operatora. Zwiększa produktywność dla operacji dwustronnego zaokrąglania krawędzi.

Praca z małymi detalami

Ta maszyna może pracować z małymi detalami o wymiarach 50x50 mm przy jednostronnej pracy. Gratowanie może odbywać się po tej samej stronie materiału co zaokrąglanie powierzchni.

Zaokrąglanie krawędzi

Dwa zestawy poprzecznych ściernic: pierwszy pracuje na górnej powierzchni blachy, drugi na dolnej. Każdy zestaw zawiera dwa pasy poprzeczne z klockami z materiałem ściernym. Poruszają się w przeciwnych względem siebie kierunkach, w celu doskonałego zaokrąglenia krawędzi, w jednym przejściu.

Rolka kontaktowa

Jedna rolka kontaktowa z pasem ściernym do gratowania oraz dwa pasy poprzeczne pracujące przeciwbieżnie z kostkami szlifującymi pozwalają na kompleksowe zaokrąglenie krawędzi zewnętrznych i wewnętrznych.

Gratowanie i obustronne zaokrąglanie krawędzi

Usuwanie wylewki i zaokrąglanie krawędzi w jednym przejściu, dla części ciętych wytłaczarkami, gilotynami, laserem i plazmą.

Filmy pokazowe

Gratowanie i Obustronne Zaokrąglanie Krawędzi – DM1100 Z2C

Dane techniczne

DM1100 Z2C
Możliwości obróbki (Ø mm)1100x100
Liczba głowic z pasem szlifierskim (Z)1
Liczba głowic z pasami poprzecznymi (C)2
Wymiary pasa szlifierskiego (mm)1100x2200
Prędkość pasa szlifierskiego (m/s)8-22
Prędkość pasa poprzecznych (m/s)2-8
Prędkość podawania (m/min)0.6-3.2
Moc silnika 1 pasa szlifierskiego (kW)18.5
Moc silnika pasa poprzecznego (kW)(2x) 3
Moc silnika podajnika (kW)(3x) 0.18
Całkowita moc (kW)33
Zużycie prądu (A)62
Średnica podłączenia do systemu odpylania (Ømm)150+185
Wymiary (mm)3600x2330x2350
Waga (kg)5000
